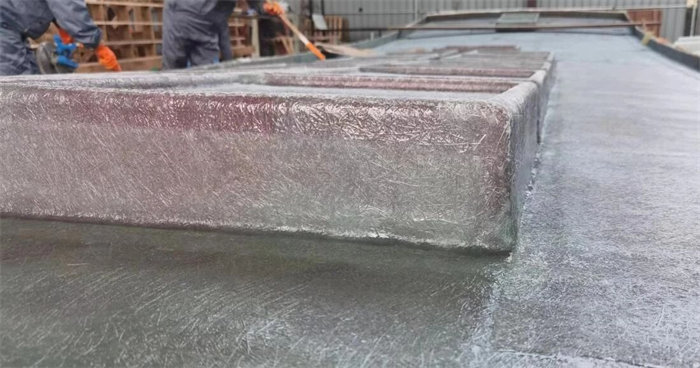

在玻璃鋼漁船的制作過(guò)程中，有時(shí)會(huì)遇到一個(gè)令人困擾的問(wèn)題：制品表面長(zhǎng)時(shí)間不干，摸上去粘手、發(fā)軟。這種現(xiàn)象被稱(chēng)為表面發(fā)黏欠固化。它不僅影響美觀，更可能損害船體的最終強(qiáng)度和耐久性。幸運(yùn)的是，通過(guò)分析原因并采取針對(duì)性措施，這個(gè)問(wèn)題可以得到有效解決。
核心原因與關(guān)鍵對(duì)策：
一、嚴(yán)控施工環(huán)境
低溫與潮濕是表面欠固化的主要元兇之一。樹(shù)脂固化是一個(gè)化學(xué)反應(yīng)過(guò)程，溫濕度對(duì)其速度影響巨大。務(wù)必避免在寒冷或濕度極高的環(huán)境下進(jìn)行糊制工作，尤其是最后的面層施工。選擇溫暖、干燥的天氣進(jìn)行關(guān)鍵工序至關(guān)重要。
二、優(yōu)選面層樹(shù)脂
普通聚酯樹(shù)脂在接觸空氣的表面固化時(shí)，氧氣會(huì)阻聚反應(yīng)，導(dǎo)致發(fā)黏。因此，最后一層（面層）樹(shù)脂應(yīng)選用專(zhuān)門(mén)設(shè)計(jì)的氣干型（也稱(chēng)觸變型或空氣干燥型）樹(shù)脂。這類(lèi)樹(shù)脂含有特殊成分，能有效克服氧氣阻聚，確保暴露在空氣中的表面也能完全硬化，獲得光滑、干燥的效果。
三、精準(zhǔn)調(diào)整固化體系(需謹(jǐn)慎)
在樹(shù)脂生產(chǎn)廠家推薦的配比范圍內(nèi)，可嘗試適當(dāng)增加固化劑（引發(fā)劑）或促進(jìn)劑的用量，這能加速固化反應(yīng)。但必須極其謹(jǐn)慎！ 過(guò)量添加不僅可能導(dǎo)致反應(yīng)劇烈、產(chǎn)生過(guò)高熱量（有灼傷、變形甚至火災(zāi)風(fēng)險(xiǎn)），還會(huì)使固化后的樹(shù)脂層變脆，嚴(yán)重影響力學(xué)性能。每次調(diào)整都應(yīng)少量進(jìn)行，并做好記錄和測(cè)試。
四、利用石蠟阻隔氧氣
一個(gè)有效的補(bǔ)救或預(yù)防措施是在面層樹(shù)脂中加入少量液體石蠟（俗稱(chēng)蠟液）。加入后攪拌均勻。石蠟密度較低，在樹(shù)脂固化過(guò)程中會(huì)逐漸浮到最表層，形成一層極薄的蠟?zāi)ぁ＿@層膜有效地隔絕了空氣中的氧氣，消除了氧氣對(duì)表層固化的阻聚作用，從而幫助表面達(dá)到完全固化。使用時(shí)務(wù)必嚴(yán)格按照產(chǎn)品說(shuō)明書(shū)的推薦比例添加，過(guò)量會(huì)影響層間粘接或后續(xù)噴漆。
五、材料存儲(chǔ)對(duì)固化的影響
樹(shù)脂、固化劑、促進(jìn)劑需嚴(yán)格按存儲(chǔ)要求存放（如樹(shù)脂避免陽(yáng)光直射，固化劑需低溫避光保存），過(guò)期或變質(zhì)材料會(huì)直接導(dǎo)致固化不良；使用前需確認(rèn)材料保質(zhì)期，開(kāi)封后未用完的材料需密封保存，避免受潮或與空氣長(zhǎng)期接觸。
總結(jié)：
樹(shù)脂、固化劑、促進(jìn)劑需嚴(yán)格按存儲(chǔ)要求存放（如樹(shù)脂避免陽(yáng)光直射，固化劑需低溫避光保存），過(guò)期或變質(zhì)材料會(huì)直接導(dǎo)致固化不良；使用前需確認(rèn)材料保質(zhì)期，開(kāi)封后未用完的材料需密封保存，避免受潮或與空氣長(zhǎng)期接觸。（本文來(lái)源于“新型玻璃鋼漁船”公眾號(hào)，轉(zhuǎn)載須經(jīng)同意）
打印
